Universal-Anbohrgeräte für Gas- und Wasserleitungen
/

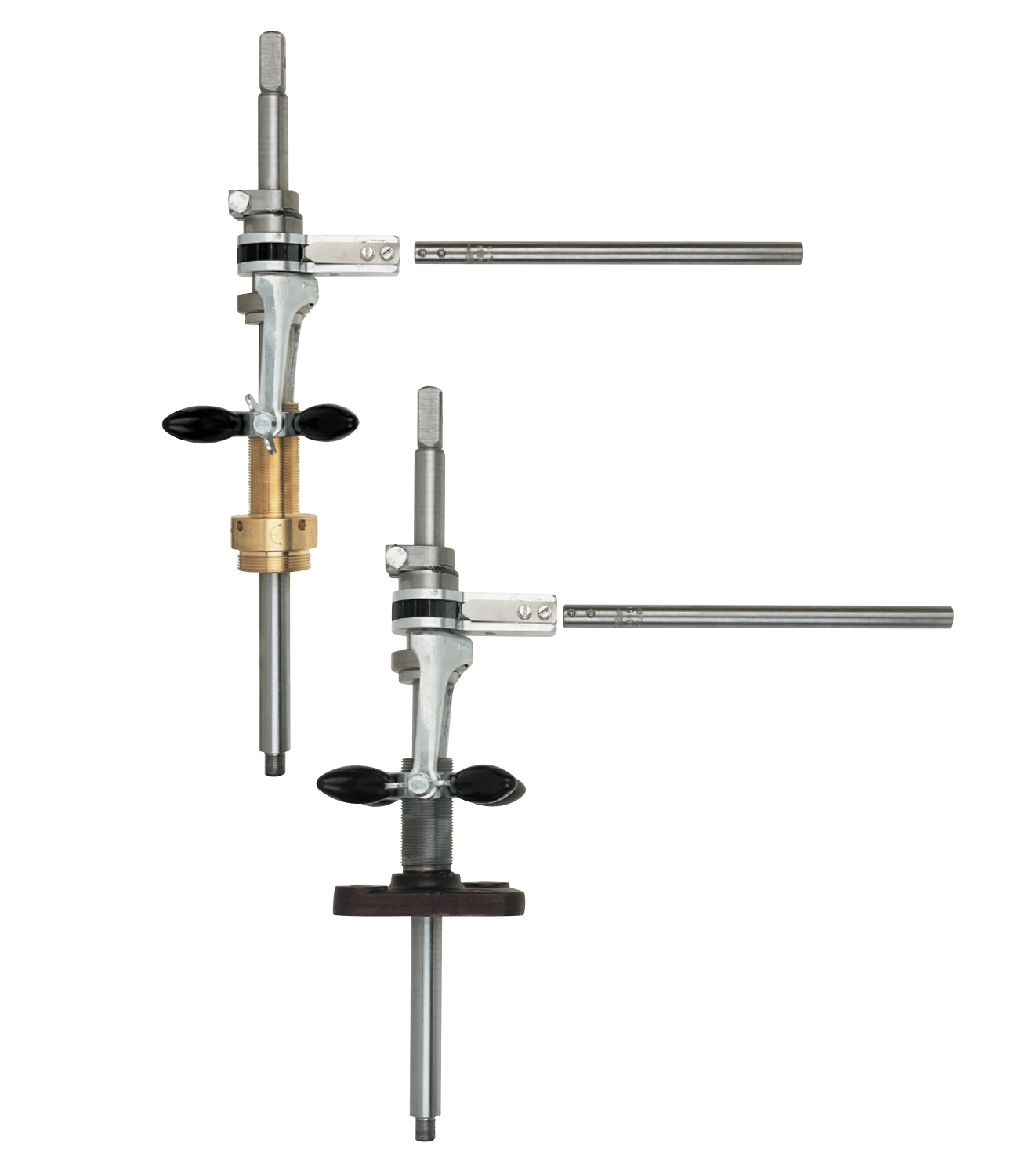

„Anbohr-Zwerg“

Art.-Nr. 80 und 80F

Vergrößerung per Mausklick Vergrößerung per Mausklick

„Anbohr-Zwerg“
Art.-Nr. 80 und 80F

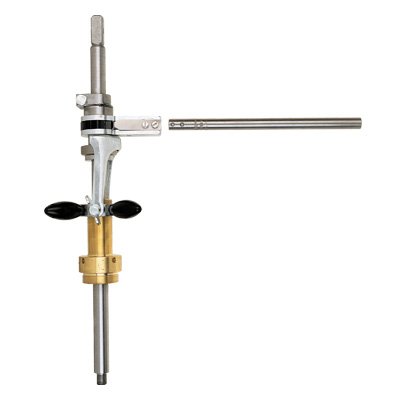

mit Gewindefuß (Art.-Nr. 80)

  • zum Aufschrauben mit Rp 1 1/4“ I.-Gew. und G 2“ A.-Gew.
  • einschl. Dichtungen bis 80 °C
  • für Bohrungen 1“ – 3“
  • für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK.
  • max. Arbeitsdruck = 8 bar
  • für Hand- und Motorantrieb

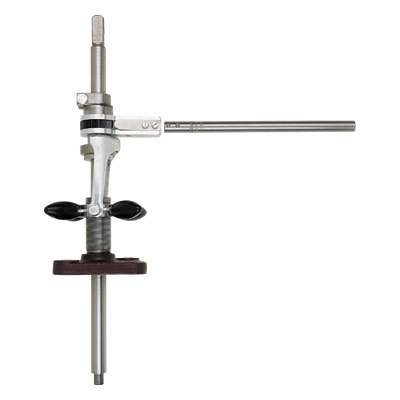

mit Fußflansch (Art.-Nr. 80F)

  • mit Fußflansch zum Aufflanschen LK 110-160
  • zusätzlich mit Rp 1 1/4“ I.-Gew. zum Aufschrauben
  • einschl. Dichtungen bis 80°C
  • für Bohrungen 1“ – 3“
  • für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK.
  • max. Arbeitsdruck = 8 bar
  • für Hand- und Motorantrieb



Produktbeschreibung:

Der „Anbohr-Zwerg“ dient zum Anbohren von Rohrleitungen bis zu einer Bohrdimension DN 80, in Verbindung mit dem Säulenständer (Best.-Nr.: 266150) bis zur Bohrdimension DN 150.

Bei Anbohrungen mit unserem PE-Anbohrsystem Art.-Nr.: 345 bis zu einem Fräser-Ø 123 mm (Abgang Ø 160 mm) auch ohne Säulenständer. Weiterhin zum Sperren von Rohrleitungen 1“ bis 2“ mit unserer Schleusensperrvorrichtung Art.-Nr.: 351.



Funktionsbeschreibung:

Die Befestigung des „Anbohr-Zwerg“ erfolgt durch Aufschrauben bzw. Aufflanschen des Gerätefußes. Die Bohrstange wird über die Spannklaue geklemmt.

Bei geklemmter Bohrstange wird über die Knarre oder über den Bohrstangenvierkant die Drehbewegung der Bohrstange erzeugt und über den Zustellring der Vorschub gegeben.

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 080 000

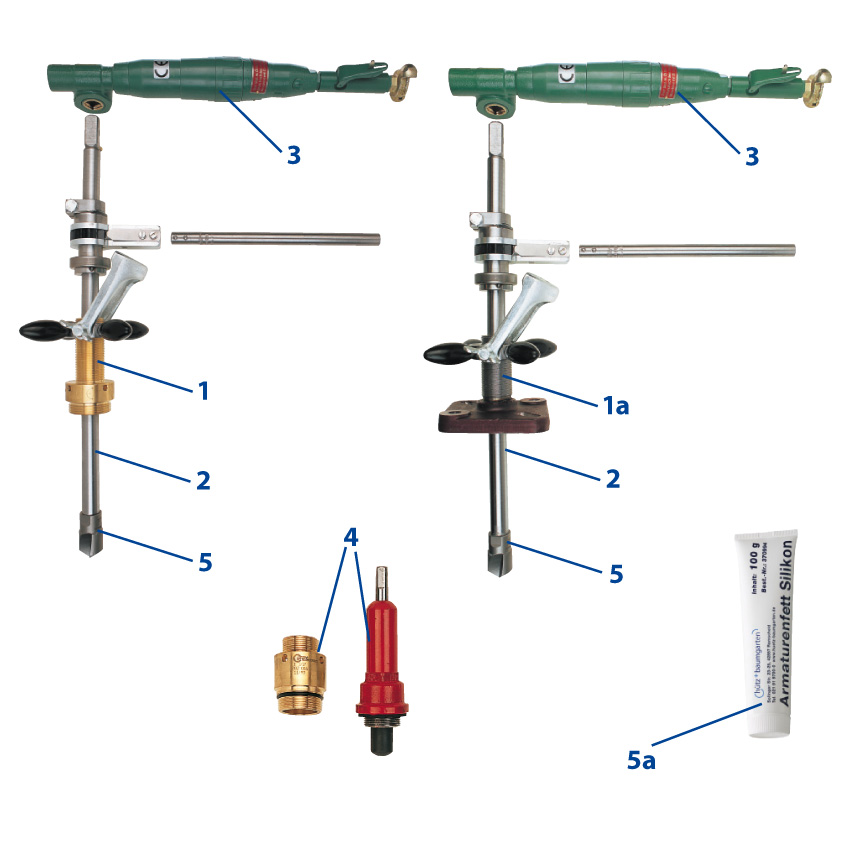

Komponenten
Art.-Nr. 80 und 80F

Art.-Nr. 80 und 80F

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
1 080 000 „Anbohr-Zwerg“ mit Bohrstange 590 mm lang und G 3/8“ A-Gew., einschl. Knarre, Maulschlüssel und 2 x Drehgriff
1 080 300 „Anbohr-Zwerg“ ohne Bohrstange einschl. Knarre, Maulschlüssel und 2 x Drehgriff
1a 080 002 „Anbohr-Zwerg“ 80 F mit Flansch mit Bohrstange 720 mm lang und G 3/8“ A-Gew., einschl. Knarre und Maulschlüssel
2 Bohrstangen Ø25 mm, für „Anbohr-Zwerg“, „Perfekt“-2 + „Perfekt“-3, „Säulen-Anbohrständer“
3 230 902 Druckluftmotor 22 U/min. (belastet), mit 20 mm Innenvierkant
Antriebe
4 Aufschraubstücke und Hilfsventile
5 Schneidwerkzeuge
5a 370 994 Armaturenfett Silikon,Tube 100g

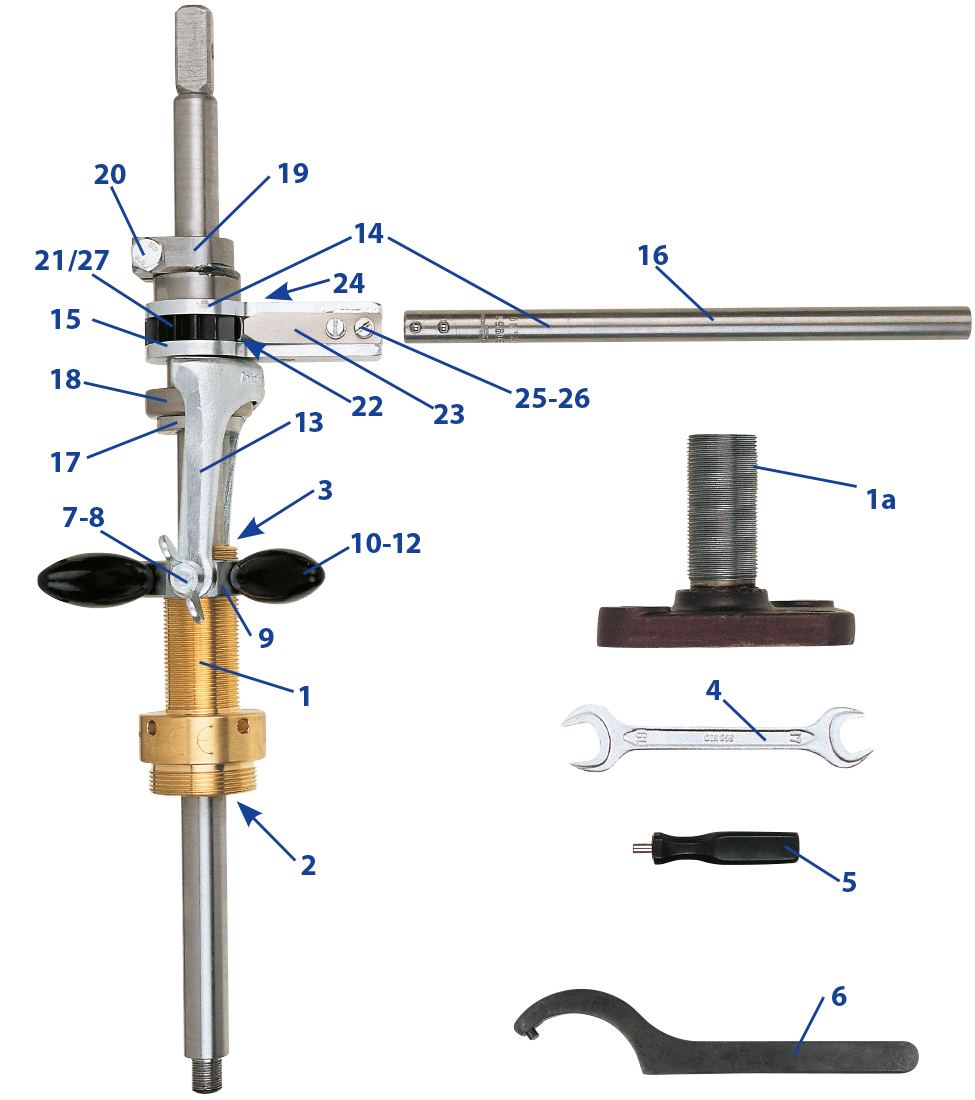

Ersatzteile
Art.-Nr. 80 und 80F

Art.-Nr. 80 und 80F

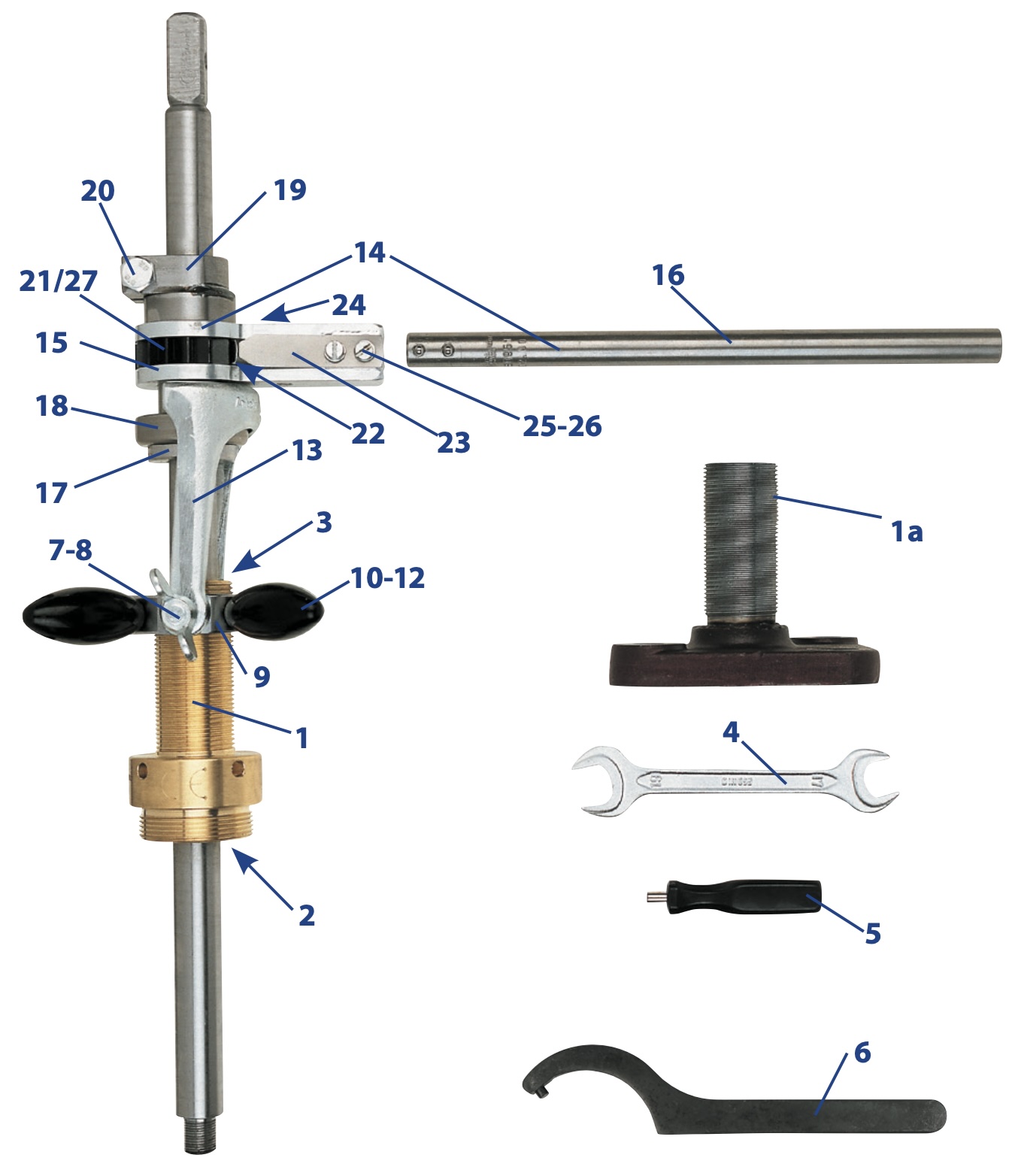

Ersatzteile

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
6 080 901 Führung aus Messing einschl. Dichtungen bis 80 °C

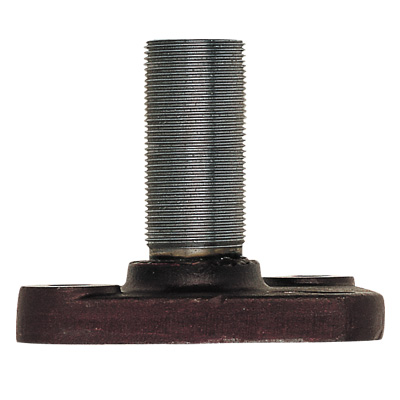

6a 080 902 Fuß mit Führung einschl. Dichtungen bis 80 °C
7 080 911 Dichtring bis 80 °C
8 080 912 O-Ring 25 x 4, bis 80 °C 2 x erforderlich
9 080 995 Maulschlüssel SW 17 x 19
10 080 994 Drehgriff mit Dorn Ø 8 mm
11 260 160 Hakenschlüssel 68 - 75, mit Zapfen
12 080 929 Federring
13 080 931 Flügelschraube M10 x 25
14 080 930 Zustellring, lose
15 080 932 Handgriff komplett
16 080 933 Griff lose
17 080 934 Gewindestift lose
18 080 940 Bügel
19 080 958 Knarre komplett
20 080 959 Knarre komplett, ohne Arm

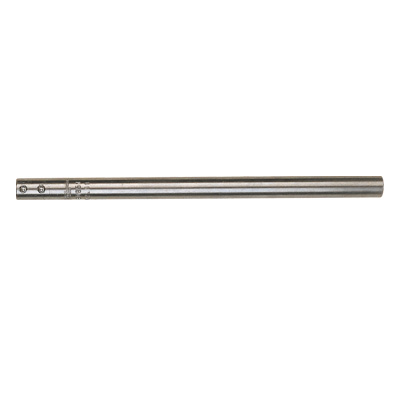

21 080 951 Arm
22 080 960 Hülse
23 080 963 Kegelrollenlager
24 080 980 Spannklaue mit Schraube
25 080 981 Spannschraube
26 080 952 Zahnkranz, lose
27 080 953 Kläpper, lose
28 080 954 Blattfeder, lose
29 080 955 Kläpperschraube, lose
30 080 956 Schraube für Feder
31 080 957 Federring
32 080 964 Passfeder

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
