Presskolben Art.-Nr. 795

mit Durchgang ¾", Kugellager und Kugelhahn ¾"

mit 1 Gummiring
max. 1 bar Gegendruck
Gesamtbaulänge 390 mm

Achtung! Alle Presskolben und Rohrverschlüsse müssen vor dem Aufbringen eines (Prüf-) Druckes zusätzlich formschlüssig gegen Herausdrücken aus dem Rohr gesichert werden. Ein entsprechendes Widerlager muss bauseits geschaffen werden!

Die Regeln und Vorschriften der BG sind zu beachten!

Download:

Gebrauchsanleitung BA 783 / 784 / 797 / 798

Bild	Beschreibung	Best-Nr.
1	Presskolben mit Durchgang ¾“ und 1 Gummiring
	Ø 70 mm, Spannbereich 65 mm - 75 mm	795 070
	Ø 80 mm, Spannbereich 75 mm - 85 mm	795 080
	Ø 90 mm, Spannbereich 85 mm - 95 mm	795 090
	Ø 95 mm, Spannbereich 90 mm - 100 mm	795 095
	Ø 100 mm, Spannbereich 95 mm - 105 mm	795 100
	Ø 110 mm, Spannbereich 105 mm - 115 mm	795 110
	Ø 125 mm, Spannbereich 120 mm - 135 mm	795 125
	Ø 130 mm, Spannbereich 125 mm - 145 mm	795 130
	Ø 140 mm, Spannbereich 135 mm - 155 mm	795 140
	Ø 150 mm, Spannbereich 145 mm - 165 mm	795 150
	Ø 160 mm, Spannbereich 155 mm - 175 mm	795 160
	Ø 175 mm, Spannbereich 170 mm - 190 mm	795 175
	Ø 190 mm, Spannbereich 185 mm - 205 mm	795 190
	Ø 200 mm, Spannbereich 195 mm - 215 mm	795 200
	Ø 210 mm, Spannbereich 205 mm - 225 mm	795 210
	Ø 225 mm, Spannbereich 220 mm - 240 mm	795 225
	Ø 250 mm, Spannbereich 245 mm - 270 mm	795 250
	Ø 260 mm, Spannbereich 255 mm - 280 mm	795 260
	Ø 275 mm, Spannbereich 270 mm - 295 mm	795 275
	Ø 300 mm, Spannbereich 295 mm - 315 mm	795 300
	Ø 310 mm, Spannbereich 305 mm - 320 mm	795 310

Anfrageliste anzeigen →

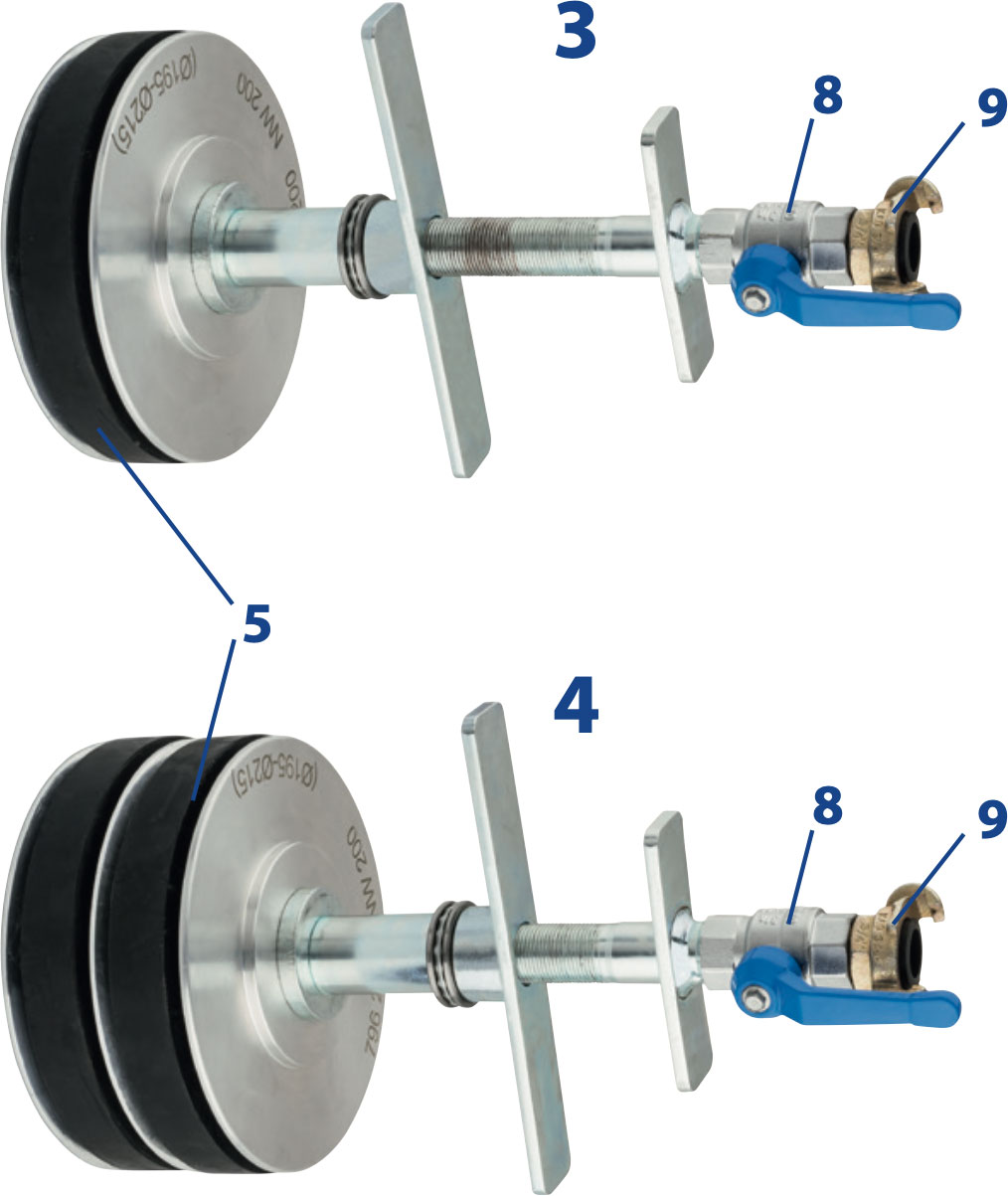

Ersatzteile Art.-Nr. 795

Bild	Beschreibung	Best-Nr.
3	Ersatzgummi Ø 70 mm, Spannbereich 65 mm - 75 mm	799 070
	Ersatzgummi Ø 80 mm, Spannbereich 75 mm - 85 mm	799 080
	Ersatzgummi Ø 90 mm, Spannbereich 85 mm - 95 mm	799 090
	Ersatzgummi Ø 95 mm, Spannbereich 90 mm - 100 mm	799 095
	Ersatzgummi Ø 100 mm, Spannbereich 95 mm - 105 mm	799 100
	Ersatzgummi Ø 110 mm, Spannbereich 105 mm - 115 mm	799 110
	Ersatzgummi Ø 125 mm, Spannbereich 120 mm - 135 mm	799 125
	Ersatzgummi Ø 130 mm, Spannbereich 125 mm - 145 mm	799 130
	Ersatzgummi Ø 140 mm, Spannbereich 135 mm - 155 mm	799 140
	Ersatzgummi Ø 150 mm, Spannbereich 145 mm - 165 mm	799 150
	Ersatzgummi Ø 160 mm, Spannbereich 155 mm - 175 mm	799 160
	Ersatzgummi Ø 175 mm, Spannbereich 170 mm - 190 mm	799 175
	Ersatzgummi Ø 190 mm, Spannbereich 185 mm - 205 mm	799 190
	Ersatzgummi Ø 200 mm, Spannbereich 195 mm - 215 mm	799 200
	Ersatzgummi Ø 210 mm, Spannbereich 205 mm - 225 mm	799 210
	Ersatzgummi Ø 225 mm, Spannbereich 220 mm - 240 mm	799 225
	Ersatzgummi Ø 250 mm, Spannbereich 245 mm - 270 mm	799 250
	Ersatzgummi Ø 260 mm, Spannbereich 255 mm - 280 mm	799 260
	Ersatzgummi Ø 275 mm, Spannbereich 270 mm - 295 mm	799 275
	Ersatzgummi Ø 300 mm, Spannbereich 295 mm - 315 mm	799 300
	Ersatzgummi Ø 310 mm, Spannbereich 305 mm - 320 mm	799 310
8	Kugelhahn ¾"	370 230
9	Außengewindekupplung ¾"	751 807
