Rohrzentrierketten Art.-Nr. 776H

aus verzinktem Stahl

Zum Zentrieren und Spannen von Langrohren ohne Längenbegrenzung sowie von Rohrbögen, T-Stücke, Flanschen, Reduzier- und sonstigen Formstücken an Rohren und Behältern. Die flexiblen Außenzentrierketten lassen sich durch einfaches Auswechseln der Glieder beliebig verlängern oder verkürzen.
Für eine einsetzbare Zentrierkette benötigen Sie:
1 Standardkette und evtl. Ergänzungsglieder.

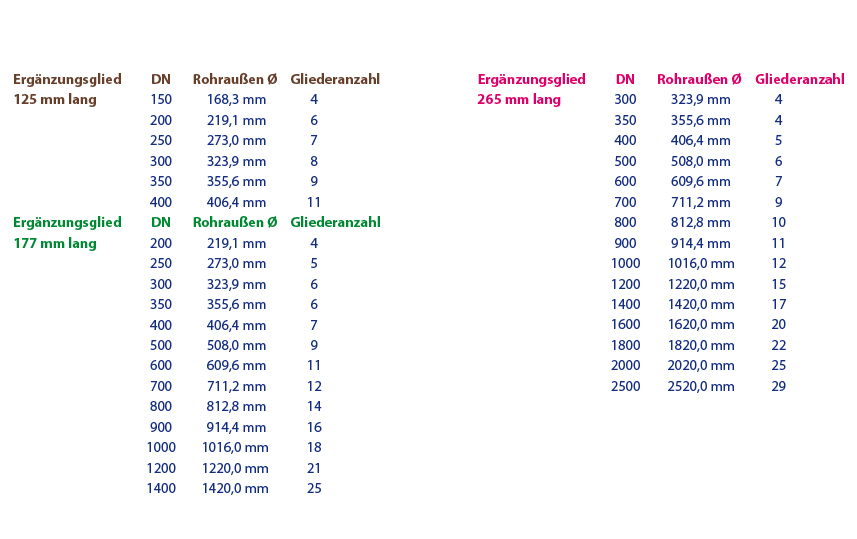

Die erforderliche Gliederanzahl kann der anhängenden Tabelle entnommen werden:
Gliederanzahl entsprechend der Rohrdimension
- Gliederanzahl der Standardkette
= benötigte Anzahl der Ergänzungsglieder

Alle Rohrzentrierketten sind auch in Edelstahlausführung lieferbar.

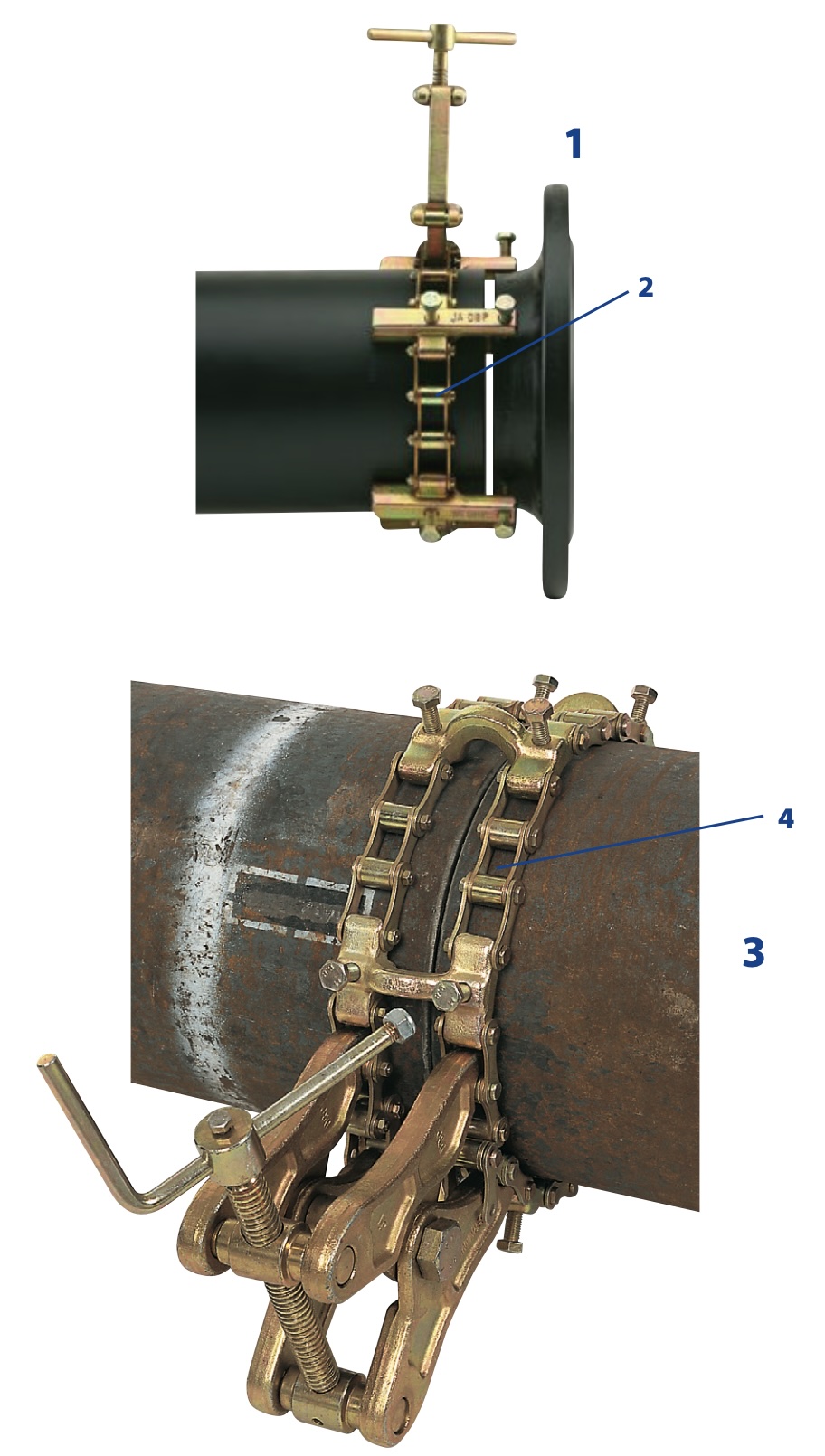

Bild	Beschreibung	Best-Nr.
1	Rohrzentrierkette, Typ 150, leichte Ausführung, einfache Kette, ab Rohr-Außen-Ø 168,3 mm einsetzbar, Spannschloss und Kette 650 mm lang = 5 Kettenglieder	776 606
2	Ergänzungsglied = 125 mm lang Zum Verlängern der Kette für größere Rohrdurchmesser Anzahl siehe Tabelle! (bis DN 400 möglich)	776 607
	***************************************************************************
1	Rohrzentrierkette, Typ 200, mittelschwere Ausführung, einfache Kette, ab Rohr-Außen-Ø 219,1 mm einsetzbar, Spannschloss und Kette 1275 mm lang = 7 Kettenglieder	776 608
2	Ergänzungsglied = 177 mm lang Zum Verlängern der Kette für größere Rohrdurchmesser Anzahl siehe Tabelle! (bis DN 800 möglich)	776 609
	***************************************************************************
3	Rohrzentrierkette, Typ D 200, mittelschwere Ausführung, doppelte Kette, ab Rohr-Außen-Ø 323,9 mm einsetzbar, Spannschloss und Kette 1275 mm lang = 7 Kettenglieder	776 612
4	Ergänzungsglied = 177 mm lang Zum Verlängern der Kette für größere Rohrdurchmesser Anzahl siehe Tabelle unten! (bis DN 1400 möglich)	776 613
	***************************************************************************
1	Rohrzentrierkette, Typ 300, schwere Ausführung, einfache Kette, ab Rohr-Außen-Ø 323,9 mm einsetzbar, Spannschloss und Kette 1920 mm lang = 7 Kettenglieder	776 712
2	Ergänzungsglied = 265 mm lang Zum Verlängern der Kette für größere Rohrdurchmesser Anzahl siehe Tabelle unten! (bis DN 1200 möglich)	776 713
	***************************************************************************
3	Rohrzentrierkette, Typ D 300, schwere Ausführung, doppelte Kette, ab Rohr-Außen-Ø 323,9 mm einsetzbar, Spannschloss und Kette 1920 mm lang = 7 Kettenglieder	776 812
4	Ergänzungsglied = 265 mm lang Zum Verlängern der Kette für größere Rohrdurchmesser Anzahl siehe Tabelle! (bis DN 2500 möglich)	776 813
